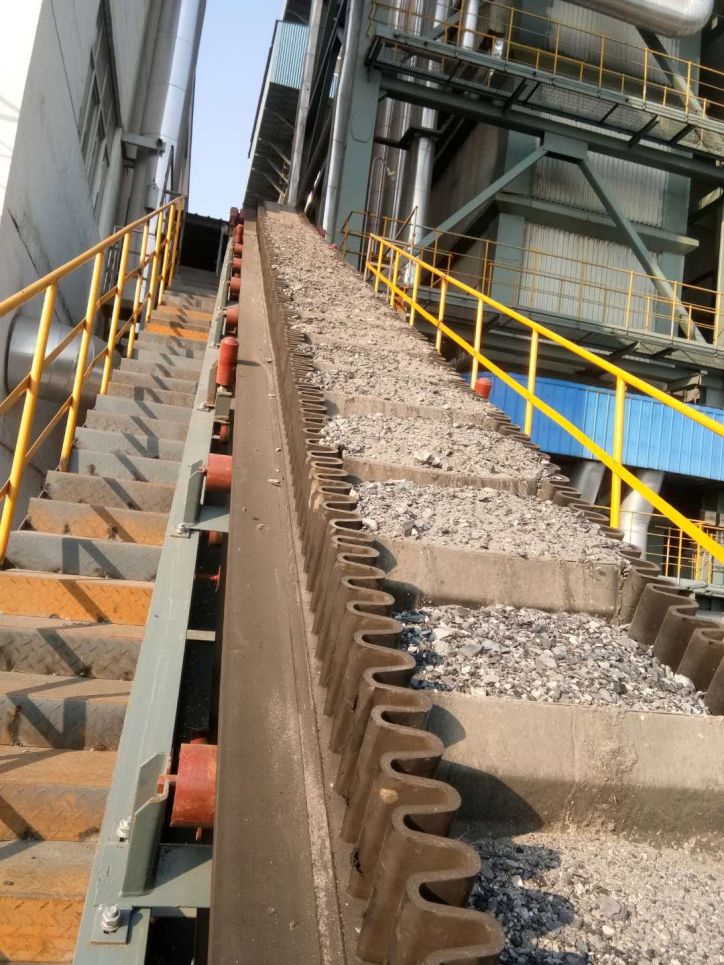

大傾角波紋擋邊帶式輸送機

 大傾角擋邊帶式輸送機是近幾年橡膠輸送帶的延伸發展，平行輸送帶一般沿著水平方向運輸，角度不會超過20度，而擋邊輸送帶的輸送角度在20-65度左右，有的甚至超過80度；

波紋擋邊輸送帶結構原理：

大傾角擋邊帶其結構是在平形橡膠輸送帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料進行連續輸送。

波紋擋邊輸送帶加工要求：

　1、基帶的要求：波狀擋邊帶輸送基帶要求具有一定的抗拉強度和耐磨性。波狀擋邊輸送帶兩側留有空邊，膠帶縱向要有柔軟性，橫向要求一定的剛性。
　　2、基帶的構造：基帶是由上覆蓋膠、下覆蓋膠、帶芯和橫向剛性層四部分組成。上覆蓋膠厚度一般為3-6mm;下覆蓋膠厚度一般為1.5-4.5mm。帶芯材料承受拉力，其材料可以是棉帆布（CC）、尼龍帆布（NN）、聚酯帆布（EP）或鋼繩芯（ST）。為了增加基帶的橫向剛性，在芯體上、下加入特殊加強層，稱橫向剛性層?；鶐У膶挾纫幐瘢c普通帶相同，符合GB/T7984-2001標準的規定。

大傾角擋邊帶式輸送機的特點：

 1.大傾角擋邊帶式輸送機為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。

2.大傾角皮帶輸送機可用于煤炭、化工、建材、冶金、煤炭、鑄造、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃－－+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。

3.對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

4.大傾角擋邊帶式輸送機輸送傾角0°- 90°范圍內。

解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度。波狀擋邊輸送帶可根據使用環境要求設計成一套完整的輸送系統，避免了間斷輸送和復雜輸送的提升系統。波狀擋邊輸送帶可沿水平、傾斜、垂直、變角方向輸送各種散裝物料，從煤、礦石、沙子到化肥和糧食等，物料粒度不限，可從很小的粒度到400mm的大粒度，輸送可從1m3/h到6000m3/h。

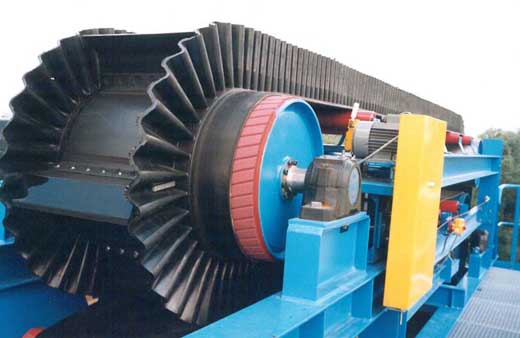

大傾角擋邊帶式輸送機的結構與功能：

1.波狀擋邊輸送帶：在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的'閘'形容器，從而實現大傾角輸送；

2.驅動裝置：是輸送機中的動力部分。系由Y系列電動機，ZJ型軸裝式減速器，楔塊式逆止器組成；

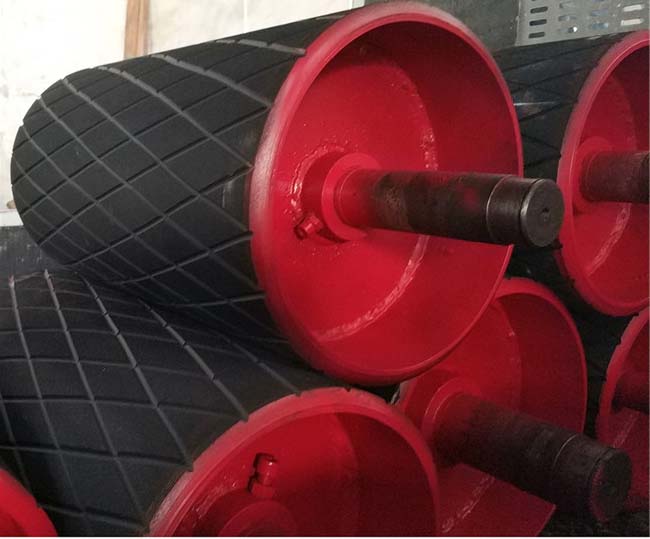

3.傳動滾筒：是動力傳遞的主要部件，輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分，膠面滾筒是為了增加滾筒和輸送帶之間的附著力；

4.改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)；

5.壓帶輪：用于改變輸送帶的運行方向，壓帶輪用于輸送帶上表面(承載面)；

6.托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式；

7.托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支，其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承；

8.立輥：立輥用于限制輸送帶跑偏，并安裝在上、下過度段機架上。每個過濾段機架上設有4個，上、下分各兩個；

9.拍打輪清料裝置：用于拍打輸送帶背面，震落粘在輸送帶上的物料；

10.拉緊裝置。

它的作用有：1.使輸送帶具有足夠的張力，保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度，使輸送機正常運轉。本系列采用螺旋拉緊裝置。

11.機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿，而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)。

總結特點：

大傾角擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料，如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料，

目前我公司主要生產的大傾角帶式輸送機帶寬分別為：B500、B650、B800三種。輸送物料堆積密度為0.5～2.5t/m3，工作環境溫度為-19℃～+40℃ 范圍內。對于輸送高溫、酸堿、油類或有機溶劑等成分的物料，需采用特殊的擋邊輸送帶材質；歡迎咨詢；
